Đầu báo tia Beam Asenware AW-BK901 là thiết bị phát hiện khói dạng tia hồng ngoại, được thiết kế dành cho các công trình có không gian rộng, trần cao như nhà kho, nhà xưởng, trung tâm thương mại, sảnh lớn, bảo tàng, khu triển lãm và các khu vực khó bố trí nhiều đầu báo khói điểm.

Khác với đầu báo khói thông thường, AW-BK901 sử dụng tia hồng ngoại truyền từ bộ phát đến gương phản xạ và quay trở lại bộ thu. Khi khói xuất hiện và làm suy giảm cường độ tia, thiết bị sẽ phân tích tín hiệu và đưa ra cảnh báo cháy khi đạt điều kiện cài đặt.

1. Đầu báo tia Beam AW-BK901 là gì?

AW-BK901 là đầu báo tia khói phản xạ thông thường (Conventional Reflective Beam Detector). Thiết bị sử dụng bộ phát và bộ thu tích hợp trên cùng một đầu báo, kết hợp với gương phản xạ được lắp ở phía đối diện.

Thiết bị hoạt động dựa trên nguyên lý suy giảm tia hồng ngoại (infrared beam obscuration). Khi khói đi qua đường truyền của tia, tín hiệu ánh sáng phản xạ về đầu báo bị suy giảm. Bộ vi xử lý bên trong sẽ phân tích mức suy giảm này để xác định trạng thái và phát tín hiệu cảnh báo tương ứng.

AW-BK901 được Asenware công bố phù hợp với EN 54-12 và có các chức năng hỗ trợ căn chỉnh, giám sát và bù trừ tín hiệu trong quá trình vận hành.

2. Cấu tạo đầu báo tia Beam AW-BK901

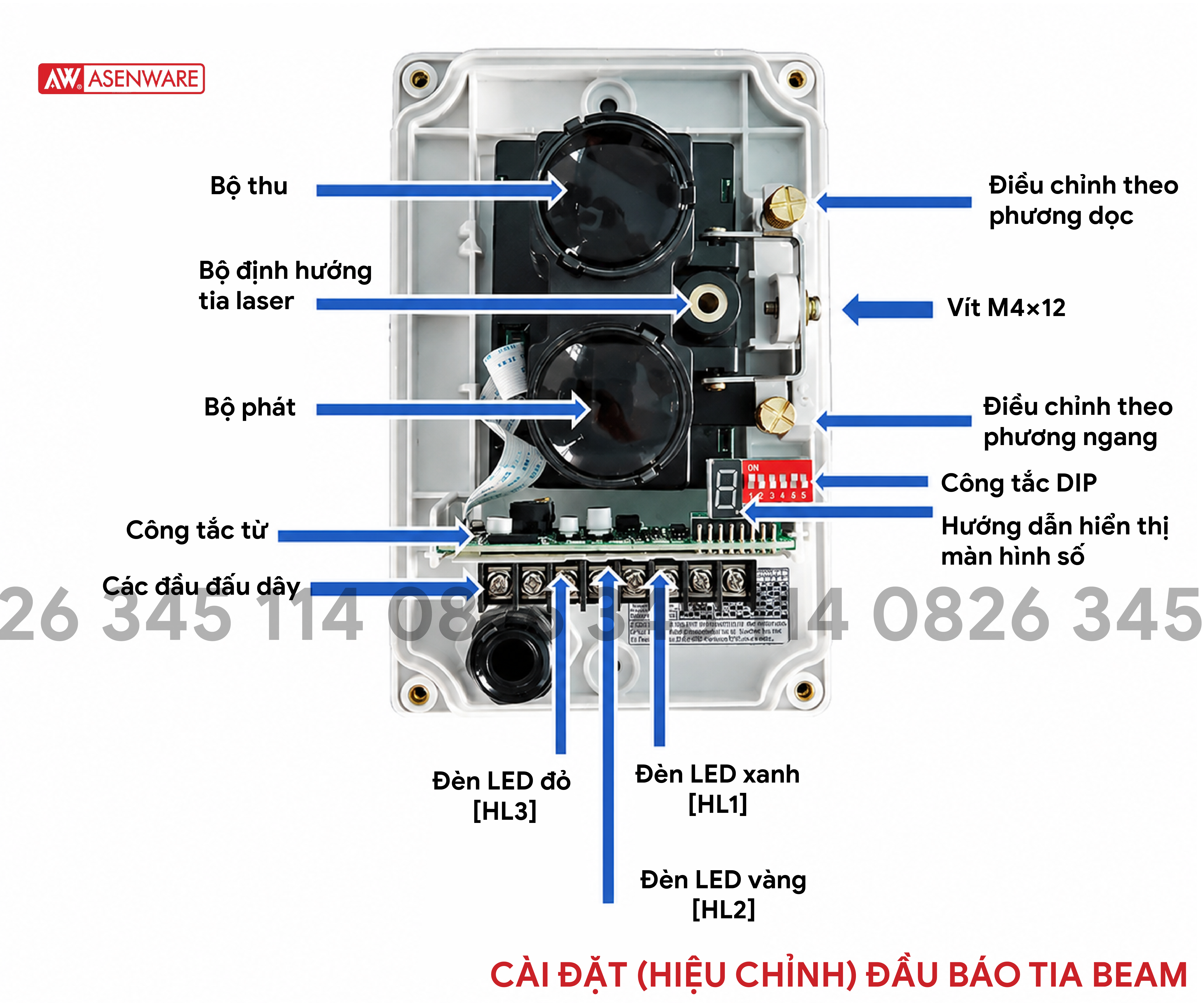

Qua cấu tạo thể hiện trên hình ảnh, AW-BK901 gồm các bộ phận chính sau:

2.1. Bộ phát

Bộ phát (Transmitter) tạo và phát tia hồng ngoại theo hướng đến gương phản xạ.

Đây là thành phần tạo nên đường tia quang học của hệ thống. Tia được duy trì trong quá trình giám sát để thiết bị có thể liên tục kiểm tra mức tín hiệu nhận được.

2.2. Bộ thu

Bộ thu (Receiver) tiếp nhận tia hồng ngoại sau khi tia được phản xạ từ gương trở lại.

Cường độ tín hiệu nhận được là một trong những cơ sở để bộ xử lý bên trong đánh giá trạng thái của đường truyền.

2.3. Bộ định hướng tia laser

AW-BK901 được tích hợp bộ định hướng tia laser (Laser Beam Pointer) nhằm hỗ trợ xác định vị trí gương phản xạ trong quá trình lắp đặt và căn chỉnh.

Đây là một trong những điểm giúp quá trình commissioning thuận tiện hơn so với việc căn chỉnh bằng phương pháp quan sát thông thường.

2.4. Bộ điều chỉnh theo phương ngang và phương dọc

Thiết bị có các cơ cấu điều chỉnh theo phương ngang và phương dọc, cho phép kỹ thuật viên điều chỉnh hướng của đầu báo để tia hồng ngoại được căn chính xác đến gương phản xạ.

Việc căn chỉnh chính xác rất quan trọng bởi sự thay đổi vị trí của thiết bị hoặc gương có thể làm ảnh hưởng đến cường độ tín hiệu nhận được.

2.5. Công tắc DIP và màn hình hiển thị số

Hình ảnh cấu tạo cho thấy AW-BK901 được trang bị công tắc DIP cùng màn hình hiển thị số, hỗ trợ cài đặt và căn chỉnh thiết bị.

Theo tài liệu sản phẩm, AW-BK901 có 3 mức độ nhạy và các phạm vi giám sát có thể lựa chọn bằng bộ mã hóa.

2.6. Các đèn LED trạng thái

AW-BK901 sử dụng các đèn LED để thể hiện trạng thái thiết bị:

• LED xanh: hỗ trợ trạng thái căn chỉnh.
• LED đỏ: báo trạng thái cháy.
• LED vàng: báo trạng thái lỗi.

Tài liệu hướng dẫn lắp đặt của AW-BK901 cũng xác nhận các màu LED tương ứng với Fire, Fault và Alignment.

2.7. Các đầu đấu dây

Các đầu đấu dây nằm ở phần dưới thiết bị, phục vụ kết nối AW-BK901 với hệ thống báo cháy và các mạch liên quan.

AW-BK901 có các tiếp điểm relay cho Fire và Fault, hỗ trợ truyền trạng thái về hệ thống báo cháy.

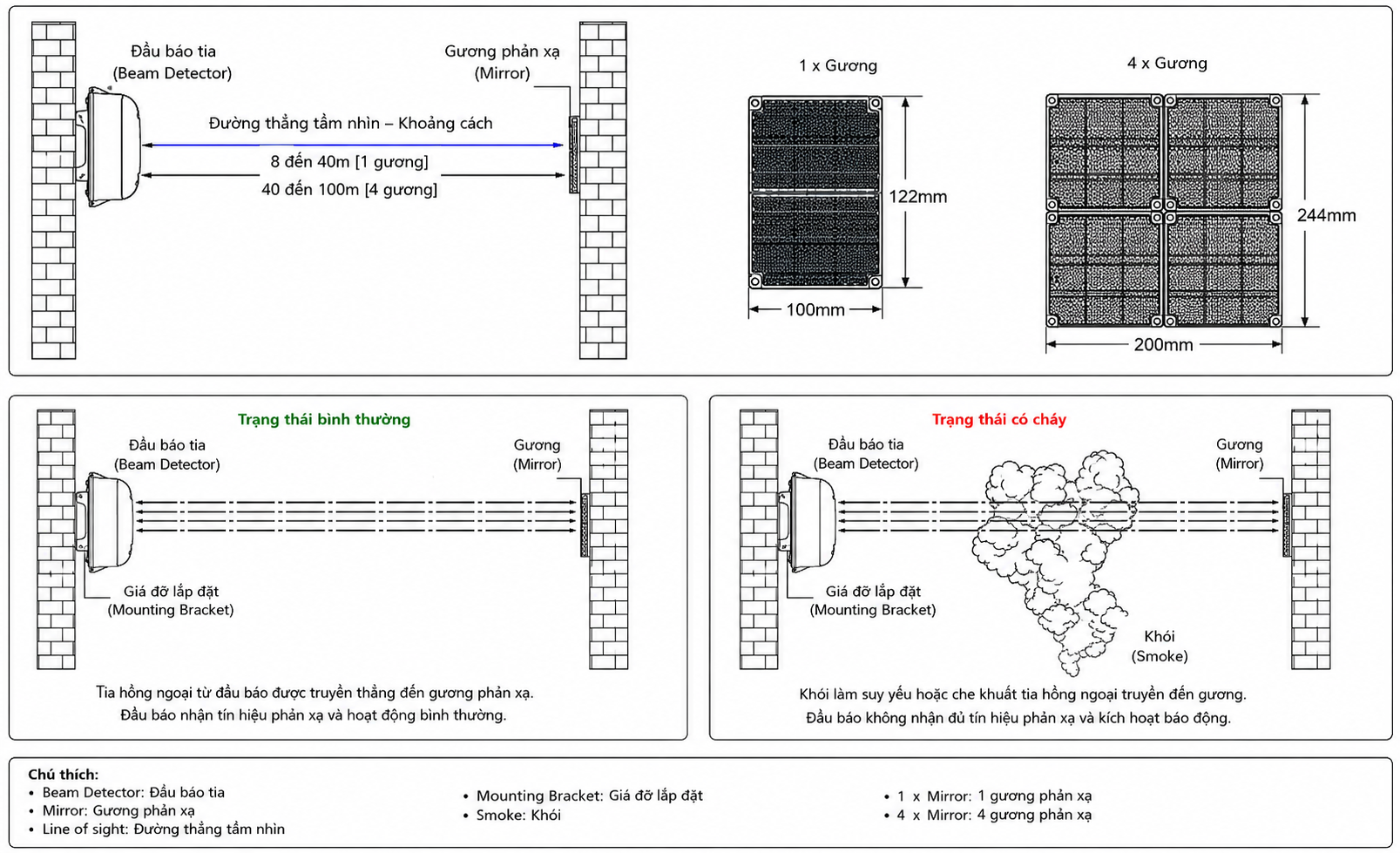

3. Gương phản xạ của đầu báo Beam

Gương phản xạ là thành phần không thể thiếu trong cấu hình AW-BK901.

Tia hồng ngoại phát ra từ đầu báo sẽ truyền đến gương ở phía đối diện, sau đó được phản xạ quay trở lại đầu báo.

Theo tài liệu của Asenware, AW-BK901 sử dụng cấu hình một đầu báo kết hợp gương phản xạ. Tùy khoảng cách lắp đặt, hệ thống có thể sử dụng 1 hoặc 4 gương phản xạ.

Việc lựa chọn số lượng gương cần căn cứ vào khoảng cách và phương án lắp đặt thực tế.

4. Nguyên lý hoạt động của đầu báo tia Beam AW-BK901

Nguyên lý hoạt động của AW-BK901 có thể được hiểu qua 4 giai đoạn chính:

Bước 1: Phát tia hồng ngoại

Bộ phát bên trong đầu báo liên tục phát tia hồng ngoại theo đường thẳng đến gương phản xạ.

Bước 2: Tia được phản xạ

Gương phản xạ nhận tia hồng ngoại và phản xạ tia trở lại đầu báo.

Ở trạng thái bình thường, bộ thu nhận được tín hiệu phản xạ với cường độ phù hợp.

Bước 3: Khói xuất hiện trên đường tia

Khi xảy ra cháy, khói có thể lan vào khu vực nằm trên đường truyền của tia hồng ngoại.

Các hạt khói làm hấp thụ hoặc tán xạ một phần ánh sáng, khiến cường độ tín hiệu phản xạ về đầu báo giảm xuống.

Bước 4: Thiết bị phân tích và phát cảnh báo

Bộ vi xử lý bên trong AW-BK901 phân tích tín hiệu nhận được và so sánh với thuật toán, mức độ nhạy đã được cài đặt.

Khi điều kiện báo cháy được đáp ứng, thiết bị kích hoạt trạng thái Fire và truyền tín hiệu về hệ thống báo cháy.

AW-BK901 cũng có khả năng bù trừ tự động đối với một số yếu tố có thể làm suy giảm tín hiệu theo thời gian như bụi bẩn, thay đổi vị trí và quá trình lão hóa của thiết bị.

5. Khoảng cách hoạt động của AW-BK901

AW-BK901 hỗ trợ nhiều phạm vi giám sát khác nhau. Theo thông số kỹ thuật của Asenware, các khoảng cách lựa chọn gồm:

Thiết bị có thể lựa chọn phạm vi bằng bộ mã hóa và có 3 mức cài đặt độ nhạy.

Với cấu hình gương thể hiện trong tài liệu, khoảng cách 8–40 m có thể sử dụng cấu hình 1 gương, trong khi khoảng cách 40–100 m sử dụng cấu hình nhiều gương theo phương án lắp đặt. Việc lựa chọn và bố trí thực tế cần tuân thủ tài liệu kỹ thuật của thiết bị và thiết kế PCCC của công trình.

6. Ưu điểm của đầu báo tia Beam Asenware AW-BK901

AW-BK901 có một số ưu điểm đáng chú ý:

Căn chỉnh thuận tiện:
Tích hợp laser định hướng và màn hình kỹ thuật số giúp hỗ trợ quá trình căn chỉnh.

Phù hợp không gian rộng:
Có thể sử dụng cho các công trình có trần cao và diện tích lớn, nơi việc lắp đặt số lượng lớn đầu báo khói điểm có thể gặp khó khăn.

Nhiều khoảng cách giám sát:
Hỗ trợ phạm vi từ 8 đến 100 m, tùy cấu hình cài đặt.

Điều chỉnh độ nhạy:
Có 3 mức độ nhạy để phù hợp hơn với điều kiện môi trường thực tế.

Tự chẩn đoán:
Thiết bị có chức năng tự giám sát và phát hiện lỗi bên trong.

Bù trừ suy giảm tín hiệu:
Có khả năng tự động bù trừ đối với các yếu tố làm suy giảm tín hiệu trong quá trình vận hành.

7. Ứng dụng đầu báo Beam AW-BK901

Nhờ khả năng giám sát theo tuyến tia dài, AW-BK901 phù hợp với những khu vực như:

• Nhà xưởng sản xuất.
• Nhà kho, kho hàng.
• Trung tâm thương mại.
• Sảnh khách sạn.
• Trung tâm triển lãm.
• Bảo tàng.
• Nhà thi đấu hoặc khu vực có không gian lớn.
• Các công trình có trần cao.
• Những khu vực khó tiếp cận để bảo trì đầu báo trên cao.

Asenware cũng giới thiệu AW-BK901 cho các không gian rộng như kho lớn, trung tâm thương mại, sảnh khách sạn, nhà in, nhà máy may và bảo tàng.

8. Lưu ý khi lắp đặt và căn chỉnh AW-BK901

Để đầu báo Beam hoạt động ổn định, cần đặc biệt chú ý đến đường truyền tia giữa đầu báo và gương phản xạ.

Không nên để các vật thể cố định hoặc vật cản thường xuyên che khuất đường tia. Đồng thời, đầu báo và gương cần được lắp đặt chắc chắn để hạn chế ảnh hưởng của rung động hoặc thay đổi vị trí.

Quá trình commissioning cần thực hiện căn chỉnh tia, kiểm tra cường độ tín hiệu và thiết lập phạm vi/độ nhạy phù hợp với điều kiện công trình. Tài liệu AW-BK901 được thiết kế với hệ thống laser pointing và digital guide để hỗ trợ công việc này.

9. Kết luận

Đầu báo tia Beam Asenware AW-BK901 là giải pháp phát hiện khói phù hợp cho các công trình có không gian rộng và trần cao. Thiết bị kết hợp bộ phát, bộ thu, laser định hướng, gương phản xạ, bộ xử lý và hệ thống hiển thị trạng thái để liên tục giám sát đường truyền tia hồng ngoại.

Khi khói xuất hiện trên đường tia và làm suy giảm tín hiệu đến mức đáp ứng điều kiện cài đặt, AW-BK901 sẽ xác định trạng thái báo cháy và truyền tín hiệu đến hệ thống báo cháy.
